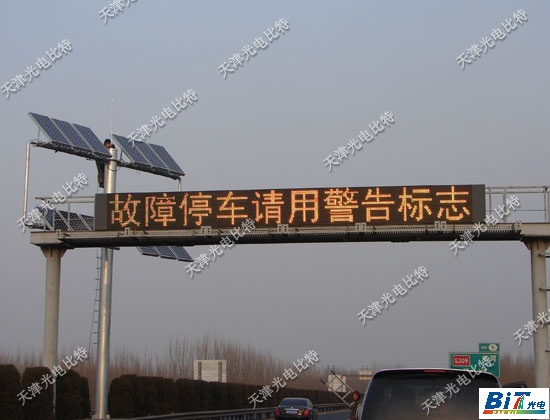

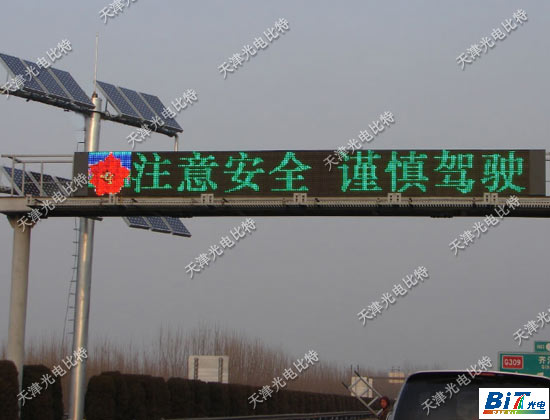

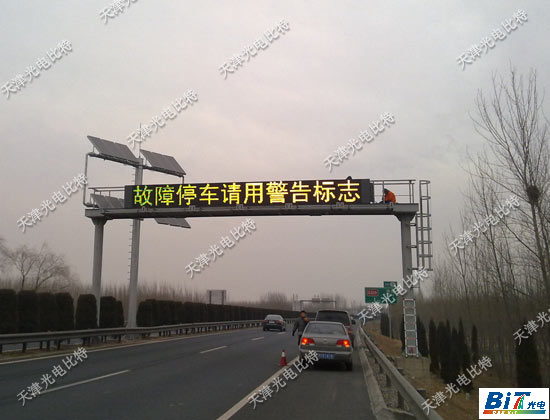

门架式太阳能供电可变信息标志系统由显示屏体、控制系统、通信系统、监控单元、龙门架和太阳能供电系统等组成。
（1）太阳能供电系统
太阳能供电系统包括太阳能板、蓄电池、充放电控制器、蓄电池监测器、太阳能板支架、蓄电池防护箱等。
太阳能供电系统构成
（2）显示单元模组
显示单元采用我公司使用的通用显示模组：每个模组由间距为31.25mm的4（行）×8（列）个像素组成，全彩模组每个像素由3红2绿1蓝6只高亮度的LED组成，双基色模组每个像素由3红2绿5只高亮度的LED组成。每个模组的尺寸为：250mm（横）×125（竖）mm。
双基色显示模组的像素排列示意如下：
|
3R2G
|
3R2G
|
3R2G
|
3R2G
|
3R2G
|
3R2G
|
3R2G
|
3R2G
|
|
3R2G
|
3R2G
|
3R2G
|
3R2G
|
3R2G
|
3R2G
|
3R2G
|
3R2G
|
|
3R2G
|
3R2G
|
3R2G
|
3R2G
|
3R2G
|
3R2G
|
3R2G
|
3R2G
|
|
3R2G
|
3R2G
|
3R2G
|
3R2G
|
3R2G
|
3R2G
|
3R2G
|
3R2G
|
注：3R2G表示由3红2绿共5个LED构成的像素
（3）显示机箱
显示屏的总体显示尺寸由10个模块式显示机箱组成。每个显示机箱由8（行）×4（列）个显示模组构成。每个显示机箱显示尺寸为：1000（高）×1000（宽）mm，像素组成为32（行）×32（列），机箱均为左右两开门。
每个显示机箱的显示模组排列示意如下：
|
M
|
M
|
M
|
M
|
|
M
|
M
|
M
|
M
|
|
M
|
M
|
M
|
M
|
|
M
|
M
|
M
|
M
|
|
M
|
M
|
M
|
M
|
|
M
|
M
|
M
|
M
|
|
M
|
M
|
M
|
M
|
|
M
|
M
|
M
|
M
|
注：M表示1个显示模组
整个可变情报板显示屏部分由10个显示机箱组成完整的显示面积为10m×1m=10m2的可变情报板。整个可变情报板的像素组成为320（列）×32（行）。
整个可变情报板显示屏的机箱排列示意如下：
|
JX1
|
JX2
|
JX3
|
JX4
|
JX5
|
JX6
|
JX7
|
JX8
|
JX9
|
JX10
|
注：JX1～JX10表示1到10个显示机箱
（4）该情报板可
显示32×32点阵的汉字10×1个，显示24×24点阵的汉字13×1个，
显示16×16点阵的汉字20×2个，能满足信息发布需要。
