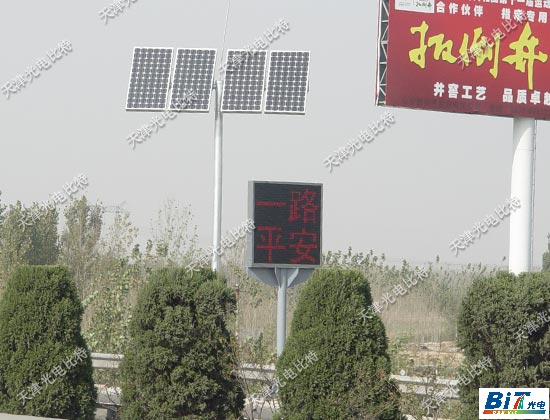

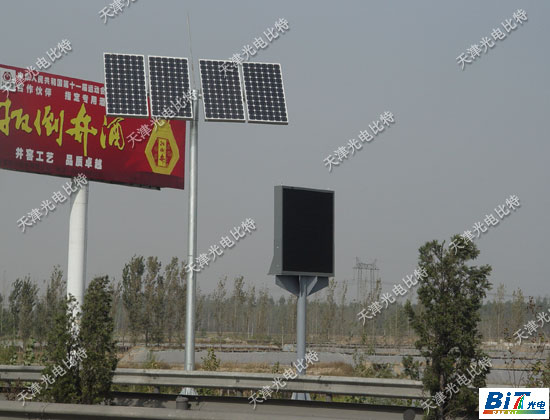

立柱式太阳能供电可变信息标志系统由显示屏体、控制系统、通信系统、监控单元、单立柱架和太阳能供电系统等组成。
（1）太阳能供电系统
太阳能供电系统包括太阳能板、蓄电池、充放电控制器、蓄电池监测器、太阳能板支架、蓄电池防护箱等。
太阳能供电系统构成
（2）显示单元模组
显示单元采用我公司使用的通用显示模组：每个模组由间距为25mm的8（行）×8（列）个像素组成，每个像素由2红1绿3只高亮度的LED组成。每个模组的尺寸为：200mm（横）×200（竖）mm。
每个显示模组的像素排列示意如下：
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
2R1G
|
注：2R1G表示由2红1绿共3个LED构成的像素
（3）显示机箱
显示屏的总体显示尺寸由一个显示机箱组成。显示机箱由8（行）×8列）个显示模组构成，显示尺寸为：1600（高）×1600（宽）mm，像素组成为64（行）×64（列），机箱为左右两开门。
显示机箱的显示模组排列示意如下：
|
M
|
M
|
M
|
M
|
M
|
M
|
M
|
M
|
|
M
|
M
|
M
|
M
|
M
|
M
|
M
|
M
|
|
M
|
M
|
M
|
M
|
M
|
M
|
M
|
M
|
|
M
|
M
|
M
|
M
|
M
|
M
|
M
|
M
|
|
M
|
M
|
M
|
M
|
M
|
M
|
M
|
M
|
|
M
|
M
|
M
|
M
|
M
|
M
|
M
|
M
|
|
M
|
M
|
M
|
M
|
M
|
M
|
M
|
M
|
|
M
|
M
|
M
|
M
|
M
|
M
|
M
|
M
|
注：M表示1个显示模组
整个可变情报板显示屏部分显示面积为1.6m×1.6m=2.56m2。
（4）该情报板可
显示64×64点阵的限速标志1个，显示32×32点阵的汉字2×2个，能满足信息发布需要。
